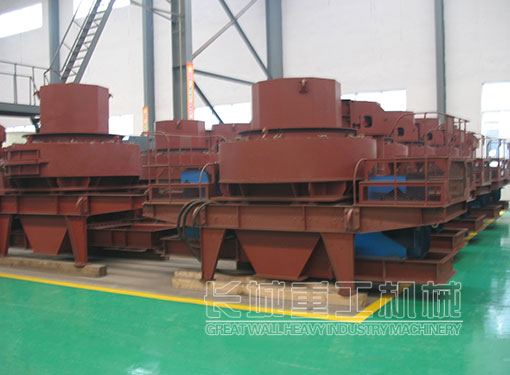

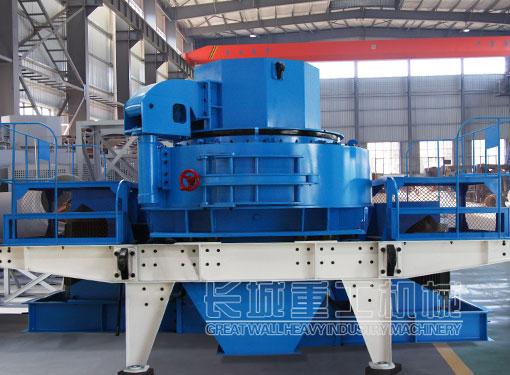

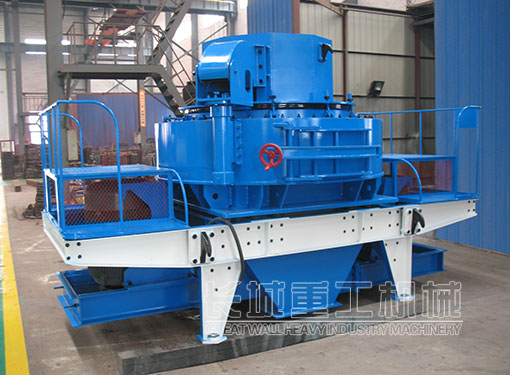

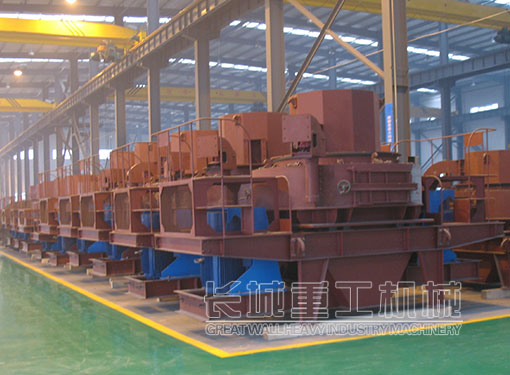

VSI沖擊式破碎機
VSI沖擊式破碎機是細碎設備中的一款經典機型，是細碎先進技術和工藝的充分體現。主要用于高速公路、高速鐵路、水電工程、機場建設、其它建筑工程等領域建設用優質砂石骨料的生產。是人工制砂和石料整形的理想設備。
砂石料場、礦山開采、混凝土攪拌站、干粉砂漿等領域
花崗巖、河卵石、石英、玄武巖、河卵石、鐵礦石、石灰石、白云石等
應用范圍：
適應物料：
全中心進料：物料落入進料斗，經中心進料孔進入高速旋轉的轉子，在轉子內被迅速加速，然后高速從轉子內拋出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到破碎腔周?chē)奈锪弦r層或反擊塊上，先被斜向上反彈到破碎腔頂部，后又偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，物料在渦流破碎腔內受到多次撞擊、摩擦和研磨而被破碎，破碎后的物料由下部排料口排出。中心進料伴隨環形瀑落進料：物料落入進料斗，經環形孔落下，被分料盤分成兩股，一股經分料盤進入高速旋轉的葉輪，另一股從分料盤四周下落。進入葉輪的物料被高速拋出，首先同四周自由落下的另一部分物料沖擊破碎，然后一起沖擊到破碎腔周?chē)臏u狀物料襯層上，被物料襯層反彈，斜向上沖擊到破碎腔頂部，后又偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕。
工作原理
性能特點
1、液壓開蓋裝置，易于檢修和維護，省時省力。
2、合理的破碎腔結構設計，相比傳統立軸沖擊破磨耗減少，使用成本降低，同時產量提高。
3、特殊的進料破碎結構，可方便的實現“石打石”和“石打鐵”破碎的自由轉換。
4、過振動報警裝置，自動檢測，保證設備可靠運行。
5、稀油站潤滑，雙油泵互補供油，確保軸承潤滑始終處于良好狀態，延長設備使用壽命。
6、成品粒型優異，級配合理，細度模數可調。
技術參數
| 型號 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | |||
| 處理能力(t/h) | 瀑落與中心進料 | 120-180 | 200-260 | 300-380 | 450-520 | ||
| 全中心進料 | 60-90 | 100-130 | 150-190 | 225-260 | |||
| 最大進料尺寸 | 軟料 | 35 | 40 | 45 | 50 | ||
| 硬料 | 30 | 35 | 40 | 45 | |||
| 轉速 | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | |||
| 雙電動機功率 | 110 | 180 | 264 | 400 | |||
| 最大外形尺寸 長×寬×高 | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2778 | 5000×2700×3300 | |||
| 重量 | 10 | 12.5 | 16.8 | 25.6 | |||
| 振動傳感器 | 監測范圍：0.1-20mm/s 連續可調 | ||||||
| 液壓 潤滑站 | 雙油泵電動機功率(kW) | 2×0.25 | |||||
| 外形尺寸 長×寬×高 | 820×520×1270 | ||||||
| 油箱加熱器功率(kW) | 2 | ||||||
注：技術數據如有變動，恕不另行通知。

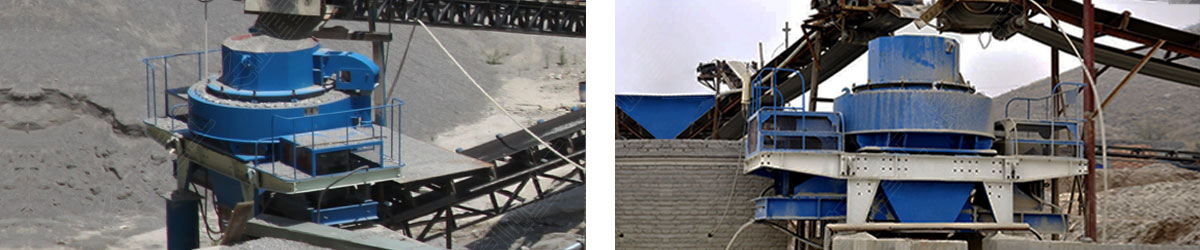

客戶案例
